產品相關的市場應用
在 AI 數據中心內，電源分配單元（PDU）是為高負載運算系統提供可靠、高容量電力的核心設備。

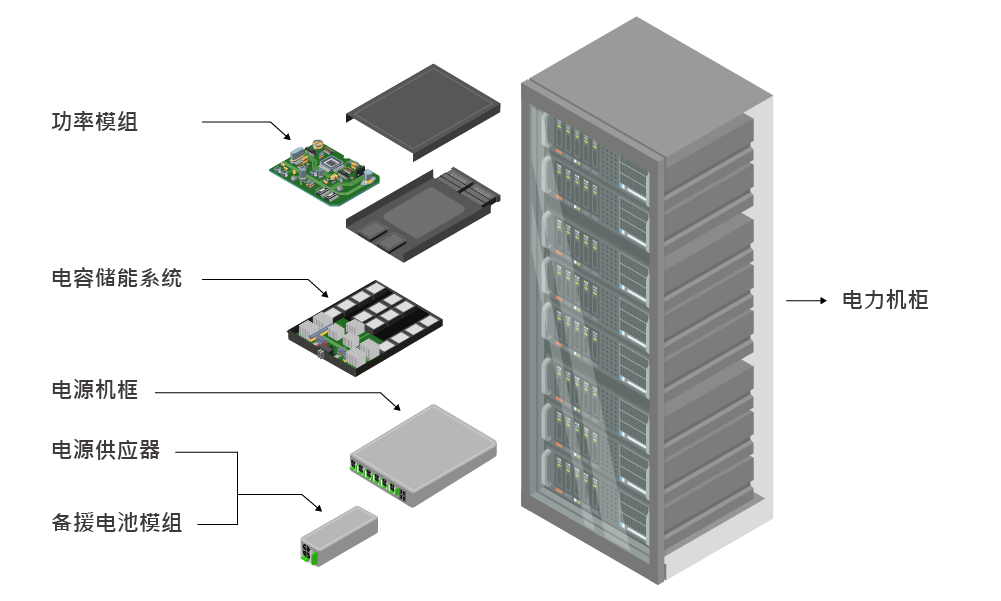

該架構通常包含三類核心組件：一是將輸入交流電轉換為服務器所需直流電的電源供應器（PSU）；二是整合多臺電源供應器、實現冗余備份與靈活擴展的模塊化電源架；三是對各服務器機柜進行高效配電與規整的電源機柜。
這種分層式設計既能保障系統穩定運行、保護精密敏感設備，又能支持無縫擴展以應對與日俱增的人工智能負載需求，讓電源分配單元（PDU）成為人工智能數據中心基礎設施的核心組成部分

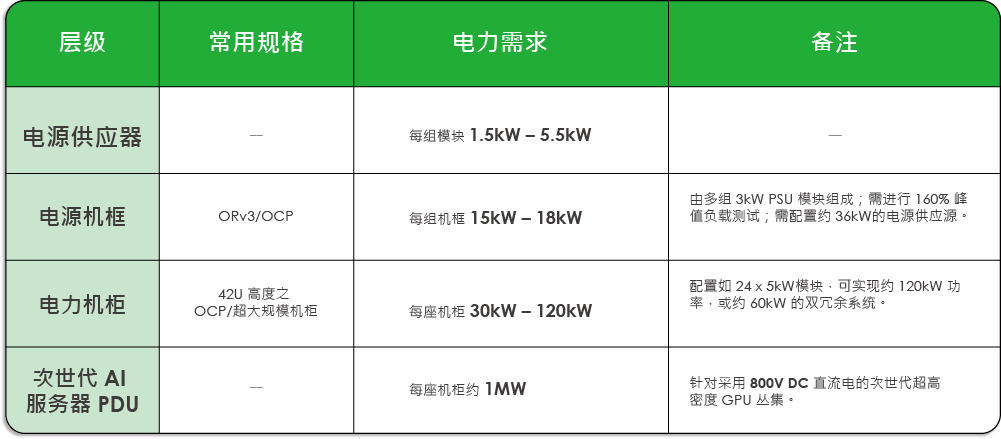

典型電源分配單元（PDU）功率額定需求：
為了給 AI 服務器電源供應器（PSU）提供可靠的電力測試，穩定且高性能的電源設備至關重要。在驗證與生產測試期間，AI 服務器電源系統需要執行以下測試項目：
? 電壓操作范圍驗證：驗證 PSU 在標稱交流輸入電壓及其 ± 10% 擴展范圍下的運作狀況。
? 頻率耐受性測試：測試 PSU 在寬廣頻率范圍（標稱頻率 ± 5%）下的性能表現。
? 真實電網環境模擬：仿真實際電網狀況，包含電壓驟降（Dips）與凹陷（Sags）、過電壓（Over-voltage）與欠電壓（Under-voltage），以及頻率偏移測試。
實際案例分享: 服務器電源測試
艾普斯電源提供可編程高功率交流電源，為 AI 服務器電源供應器（PSU）驗證奠定堅實且可靠的基礎。在實際應用中，客戶透過 6kVA AFV-P 系列 與 30kVA AFV+ 系列 的組合，實現了跨越不同測試需求的靈活覆蓋。針對未來需求，艾普斯交流電源最高可支持至 2MVA，足以因應單機柜高達 1MVA 的電力測試規范。

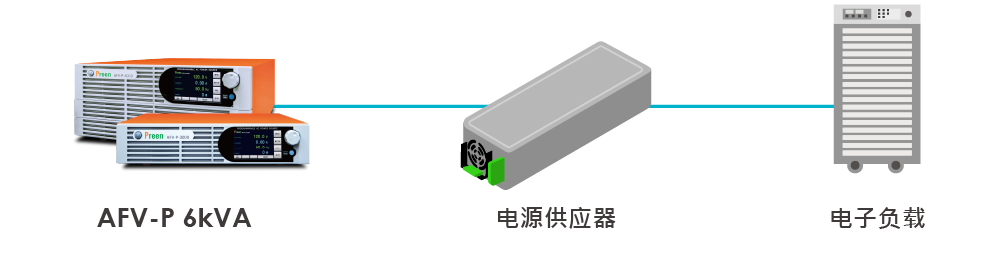

6kVA以上的服務器電源供應器測試需求

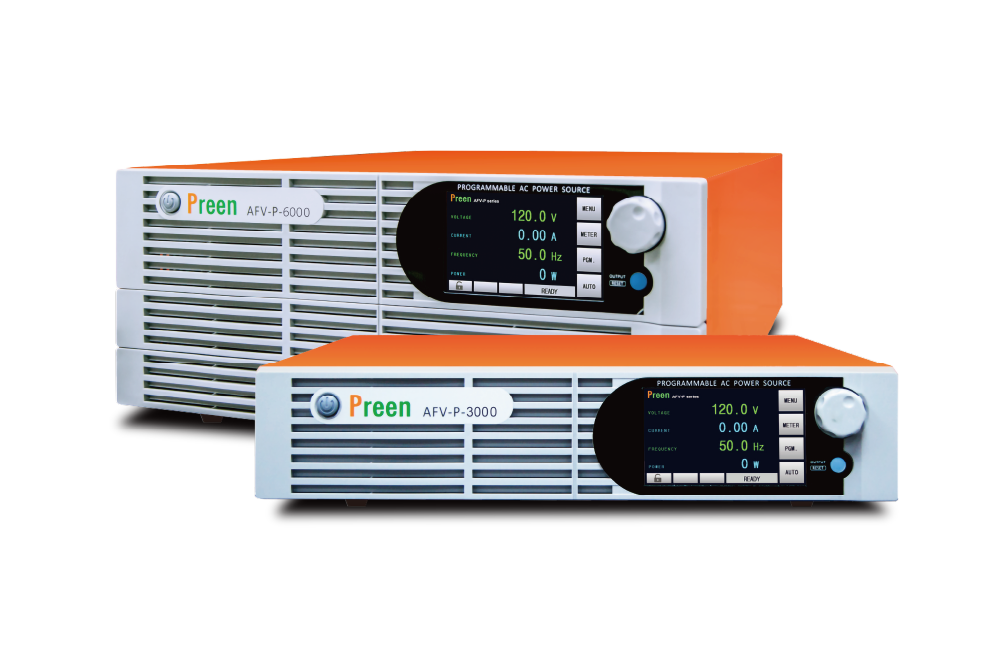

AFV-P 6kVA 是專為下一代 AI電源供應器嚴苛驗證而生的精密交流電源。憑借其高達 4.5 倍的峰值電流輸出，能輕易應對電源啟動瞬間電容充電的巨大需求。透過**的 START/END 相位角調整（如 90° 或 270°），測試工程師可針對最嚴苛的啟動環境進行涌浪電流（Inrush Current）測試，確保 AI 電源供應器在極端條件下的穩定性與可靠性。
AFV-P 的（瞬變）功能 是驗證 AI 電源供應器保持時間的關鍵利器。根據 英特爾 ATX 3.1 設計指南 與 英特爾CRPS 規范，電源供應器在輸入電力中斷后，必須分別維持至少 12ms 至 20ms 的穩定輸出。藉由 AFV-P 微秒級的瞬斷仿真能力，工程師能**執行電力中斷測試，確保服務器在電網切換或突發停電時仍能穩定運行而不重啟。
產品特色:
- 高功率密度: 800-3000VA 尺寸為2U, 6000VA 尺寸為4U
- 輸出電壓: 0-310V ; 升級版本: 0-350V (0-620V 選配)
- 功率因子校正 (PFC)：增強輸入功率因子高達 0.98，有助于減少對電網的干擾。
- 可編程功能: 步階漸變以及瞬變功能用于仿真電壓、頻率和老化測試。
- **模擬 IEC 標準中定義的各種電能質量擾動，例如 IEC-61000-4-11、IEC-61000-4-14 和 IEC-61000-4-28。
- 高啟動電流：最高可達最大輸出電流的 4.5 倍，適用于測試電源供應器。
- 低諧波失真：5-100 Hz 范圍內小于 0.3%
- 快速反應時間：輸出電壓從 0% 到 90% 的轉換速率小于 300 μs
滿足1.6 MVA高功率測試需求
在實際案例中，客戶使用 AFV-PLUS-33030 三相交流電源 測試 18kW 的電源供應器。該設備支持高達 30kVA 的功率輸出，并具備相位角調整、電壓獨立調整以及可編程功能。同時，AFV+ 能提供具備低總諧波失真（THD）與優異負載調節率的純凈電力，是進行精密測試的理想選擇。

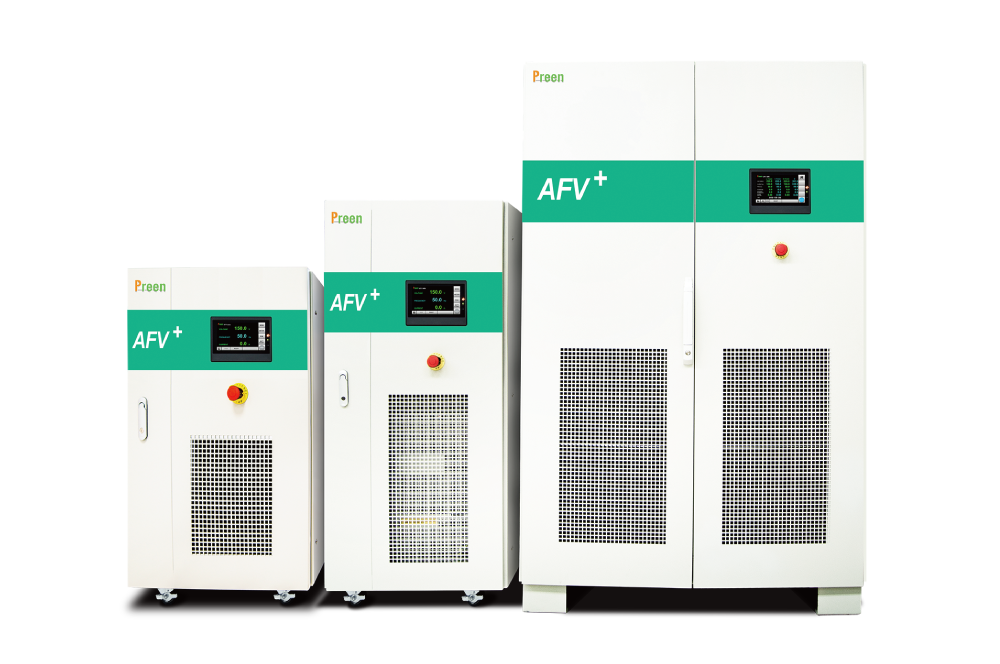

AFV+ 系列憑借其卓越的電壓控制靈活性，成為AI電源供應器測試中極具成本效益且強大的電力解決方案。它賦予用戶**設定 AI 電源供應器 全方位運作電壓范圍的能力，包含關鍵的± 10% 擴展輸入驗證。透過無縫模擬真實電網異常狀況（如嚴重的電壓驟降與頻率偏移），AFV+ 確保電源供應器能在最不可預測的電力環境下通過驗證，同時有效降低對多種專用儀器的采購需求。

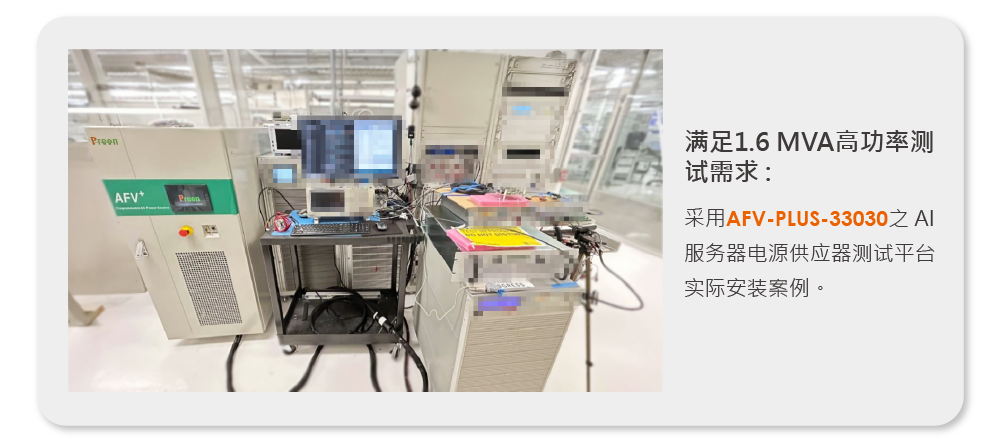

采用 AFV-PLUS-33030 之 AI 服務器電源供應器測試平臺實際安裝案例
產品特色:
- 高功率產品，范圍從 10kVA 到 1.6MVA，滿足未來大規模應用需求。
- 可編程功能: 步階、漸變以及瞬變功能用于仿真電壓、頻率和老化測試。
- 內建緩啟動功能：有效降低啟動電流，無需購買更大功率的電源。
- 可選配高過載能力：2 秒內可達到 200% 的過載能力。
- 三相獨立電壓可調：允許對每一相進行獨立電壓設置，以仿真電壓不平衡和缺相，支持符合 IEC 61000-4-34 (GB/T 17626-34) 標準的合規性測試。
- 降壓補償：補償電纜引起的電壓降，保持負載處的**輸出電壓，提高測試精度和用戶便利性。
- 適用于三相不平衡負載：可測試不平衡的三相負載，并可同時連接單相或三相負載。
- 可選配功能包括：相位角調整，用于模擬不同測試條件下的相位角偏移或模擬美規單相三線制。
